Команда "композитный "


Открывает диалог для определения названий и характеристик компонент многослойных конструкций, используемых в диалогах по установке параметров стен и перекрытий.

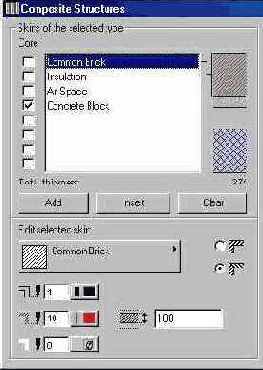

Диалоговое окно Многослойные конструкции предоставляет следующие возможности:

  • Просмотреть список имеющихся определений многослойных конструкций (список Образцы). Для просмотра или редактирования многослойной конструкции выберите ее в списке.
  • Создать новую конструкцию. Для этого создайте копию существующей (кнопка Дубликат) и отредактируйте ее.
  • Удалить или переименовать выбранную многослойную конструкцию (кнопки Удалить и Переименовать).
  • Просмотреть внутреннюю структуру выбранной многослойной конструкции (список Слои выбранного образца) Для редактирования слоя выберите его в списке.
  • Вставить новый слой в конце списка или перед выбранным (кнопки Новый и Вставить ).
  • Удалить слой из выбранной конструкции (кнопка Удалить ).
  • Изменить образец штриховки (материал) выбранного слоя (всплывающая палитра образцов штриховки).
  • Изменить толщину слоя (окошко редактирования толщины слоя).
  • Установить цвет/толщину пера линии контура и штриховки слоя (две всплывающих цветовых палитры)
  • Указать, будет ли изменяться угол наклона штриховки выбранного слоя в связи с изменением расположения стены (две альтернативных кнопки).

В качестве справки приводится общая толщина многослойной конструкции.
