Команда "исходный вид и сетки "
Открывает диалог для определения области исходного изображения на плане этажа и характеристик конструкторской и шаговой сеток.
Команда доступна, если вы находитесь в окне плана этажа и не выполняете операцию редактирования.

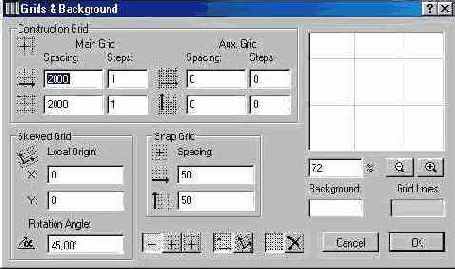

Диалог Исходный вид и сетки содержит следующие управляющие элементы:
- Альтернативные кнопки для указания по какой из сеток должно производиться позиционирование.
- Окошки редактирования размеров ячеек конструкторской сетки по горизонтали и вертикали).
Помимо основной конструкторской сетки может определяться вспомогательная, которая имеет свой размер ячеек и количество повторений.
- Окошки редактирования количества повторений горизонтальных и вертикальных линий основной и вспомогательной конструкторских сеток при их чередовании.
- Окошки редактирования размеров ячеек невидимой шаговой сетки (по горизонтали и вертикали).
Шаговая сетка может быть смещена по осям X и Y относительно видимой конструкторской сетки.
- Окошки редактирования смещения по горизонтали и вертикали шаговой сетки относительно проектного нуля.
- Окошки редактирования значений координат четырех сторон области исходного изображения.
- Окошко выбора цвета фона плана этажа.
- Окошко выбора цвета линий конструкторской сетки.
- Кнопка Установить по текущему изображению для автоматического совмещения области исходного изображения с текущим окном плана этажа.
