Диалоговое окно "параметры прямых и ломаных"

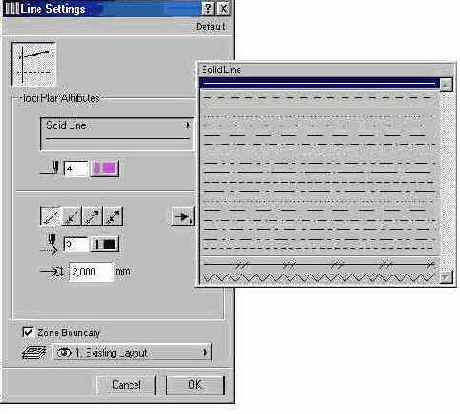

Щелкните дважды на пиктограмме инструмента для открытия диалогового окна Параметры линии .

Это диалоговое окно содержит следующие управляющие элементы:

  • Список имеющихся типов линий для выбора одного из них.
  • Список слоев для указания, в котором из них будут размещаться прямые и ломаные.
  • Четыре альтернативных пиктографических кнопки для указания способа построения оконечных маркеров:
  • прямая без маркера
  • маркер в начале
  • маркер в конце
  • маркер на обоих концах прямой.
  • Окошко редактирования и всплывающая палитра для указания цвета пера линии.
  • Окошко редактирования и всплывающая палитра для указания цвета пера оконечного маркера.
  • Окошко редактирования размера маркера.
  • Группа пиктограмм для выбора формы маркера.
