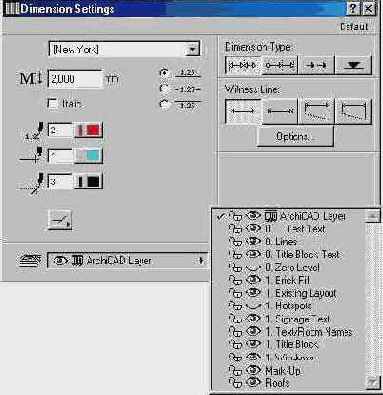

Диалоговое окно "настройка размеров"


Содержит следующие управляющие элементы:

  • Группа пиктограмм для выбора формы размерного маркера.
  • Всплывающее меню выбора шрифта размерных чисел и надписей.
  • Окошко редактирования размера шрифта.
Важно

Допустимы дробные размеры, но они могут быть округлены.

  • Маркерная кнопка для указания представления текста курсивом, если шрифт не плоттерный, или окошко редактирования угла наклона текстовых символов, если шрифт плоттерный.
Совет

Стандартный угол наклона курсива в шрифтах ТruеТуре — 75 градусов.

  • Группа альтернативных кнопок для указания положения размещения размерных чисел по отношению к размерной линии: над, посередине, под линией.
  • Список слоев для указания, в котором из них будут размещаться размерные цепочки.
  • Группа альтернативных кнопок под общим названием Выносные линии позволяет выбрать одну из возможных разновидностей выносных линий:
  • Без выносной линии.
  • Выносные линии совпадают по длине с шириной размерного маркера.
  • С устанавливаемой вручную длиной.
Совет

Длина устанавливается в диалоге Дополнительные параметры нанесения размеров, вызываемом по кнопке Дополнительные параметры.

  • С переменной длиной, но постоянным просветом между ними и точками привязки.
Совет

Величина просвета устанавливается в диалоге Параметры размеров, вызываемом через кнопку Дополнительные параметры.

  • Окошко редактирования и всплывающая палитра для указания цвета пера текстового блока размерных чисел.
Важно

Номер пера не влияет на толщину размерных чисел.

  • Окошко редактирования и всплывающая палитра для указания цвета/толщины пера размерных линий.
  • Окошко редактирования и всплывающая палитра для указания цвета/толщины пера размерных маркеров.
Важно

для придания утолщенной формы маркеру используйте более широкое перо (перья определяются в диалоге команды Параметры Ю Цвет пера...).

  • Маркерная кнопка Статичные размеры. При ее отметке создаются размерные цепочки, которые не ассоциируются ни с какими элементами чертежа.
  • Кнопка Дополнительные параметры, нажатие которой приводит к открытию диалога Дополнительные параметры нанесения размеров.
